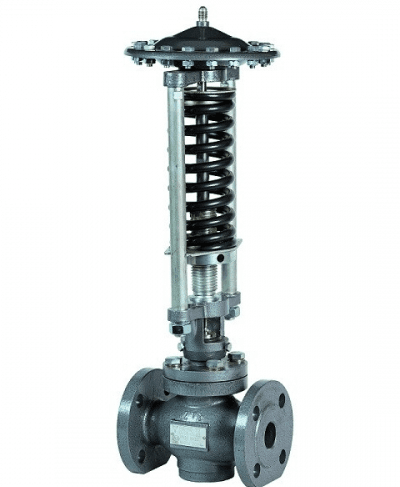

Регуляторы давления РД-НО и РД-НЗ работающие без внешнего источника энергии, предназначены для автоматического поддержания заданного давления или перепада давления жидких, газо- и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ 12997 для группы В4. Корпусные детали регулятора изготавливаются из: чугуна СЧ 20, стали 20Л, нержавеющей стали 12Х18Н10Т, высокопрочного чугуна ВЧ40. Корпусные детали из ВЧ40 рассчитаны на давление PN25.Материал клапана – 20Х13, стакана - бронза ОЗЦ7С5Н1.Выпускаются по СНИЦ.423117.013ТУ Присоединительные размеры фланцев по ГОСТ 12815-80.

Регуляторы РД-НО – регулирование давления «после себя»,нормально открытые.Регуляторы РД-НЗ – регулирование давления «до себя»,нормально закрытые.Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на мембранном узле.Регуляторы используются в промышленных установках, ЖКХ, тепловых пунктах, системах водоснабжения и т.д.

Два основных исполнения:

Пример записи при заказе регулятора давления с нормально открытым регулирующим клапаном, с условным проходом 50 мм, с пределами настройки (0,1 – 0,63) МПа, с Kv40: «ГСП. Регулятор давления прямого действия РД-НО-50 (0,1 – 0,63) - 40».То же для регулятора давления с нормально закрытым регулирующим клапаном исполнения Т3, с Kv40 : «ГСП. Регулятор давления прямого действия РД-НЗ-50 (0,1 – 0,63) - 40 Т3».Регуляторы расхода (перепада давлений) с условным проходом 40 мм, пределами настройки (0,04 – 0,16) МПа, исполнения Т3 для поставки на экспорт, с Kv25: «ГСП. Регулятор расхода прямого действия РР-НО-40 (0,04 – 0,16) - 25 на Т3 экспорт».

Габаритные и присоединительные размеры

Регуляторы с разделительным сильфоном (Ду 100, 150)

А) РД - сборка «НО» - регулятор давления; регулирование давления «после себя»

Б) РД - сборка «НЗ» - регулятор давления; регулирование давления «до себя»

В) РР - сборка «НО» - регулятор расхода; регулирование перепада давлений

ФС – фильтр сетчатый;К31, К32 – клапаны запорные;РУ – расходное устройство;Pu – импульсное давление.Изделие подлежит обязательной сертификации.При температуре регулируемой среды свыше 90ºС рекомендуется устанавливать регуляторы РР и РД с применением водяного затвора. Это позволит предотвратить преждевременный выход мембраны из строя и продлит срок её службы.
