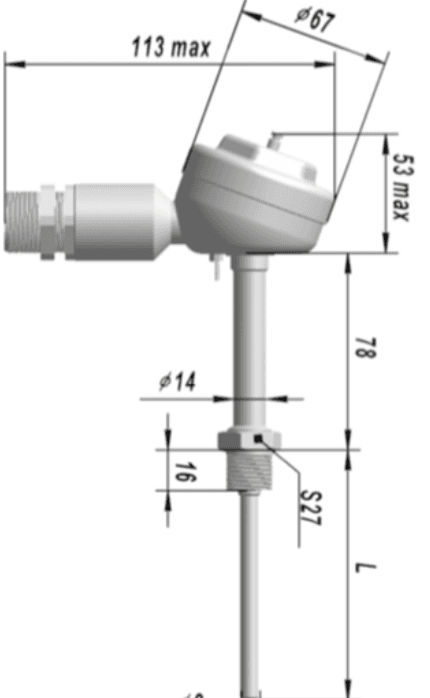

Термопреобразователи ТСМУ 9418, взрывозащищенные

Термопреобразователи с унифицированным выходным сигналом взрывозащищенные ТСМУ 9418 предназначены для преобразования значения температуры жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал. ТСМУ 9418 состоят из первичного термометра, соединенного с расположенным в головке нормирующим преобразователем с выходным унифицированным сигналом (4-20) мА или (0-5) мА.Преобразователи выполнены во взрывозащищенном исполнении (маркировка взрывозащиты 1ExdIICT4 Х) и могут применяться в соответствии с гл. 7.3 ПУЭ и ГОСТ Р 51330.13-99 во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIA, IIB, IIC групп T1, T2, T3, T4 по классификации ГОСТ Р 51330.5-99 и ГОСТ Р 51330.11-99.ТСМУ 9418 могут эксплуатироваться во взрывоопасных зонах, в которых могут содержаться аммиак, азотоводородная смесь, углекислый газ, природный или конвертированный газ и его компоненты, а также агрессивные примеси сероводорода (H2S) и сернистого ангидрида (SO2) в допустимых пределах по ГОСТ 12.1.005-88.Кратковременно, до 4 ч, допускается их эксплуатация при концентрации примеси H2S до 100 мг/м3 или SO2 до 200 мг/м3.ТСМУ 9418 в коррозионностойком исполнении могут использоваться в агрессивной рабочей среде, содержащей до 25 % H2S и SO2.

Схемы включения

рис.1

рис.2
